Hogar / Producto / Accionador / Actuador neumático de válvulas de la serie DELCO AT - con válvula solenoide & Caja del interruptor de límite

Catálogo: Accionador

Modelo:

Serie AT

Actuador neumático de válvulas de la serie DELCO AT - con válvula solenoide & Caja del interruptor de límite

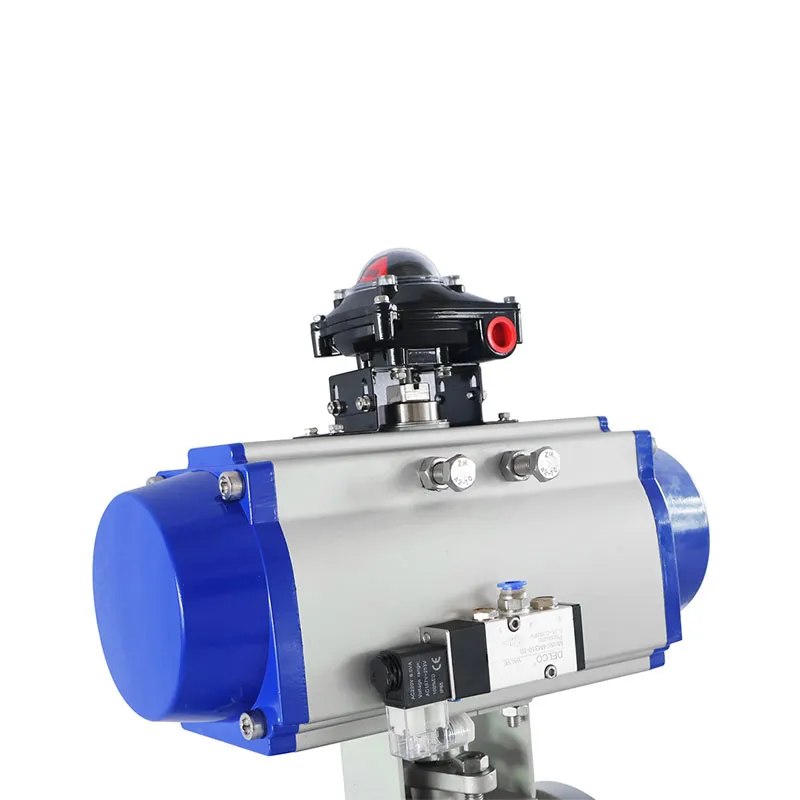

El paquete DELCO AT Pneumatic Valve Actuator es una solución completa de automatización diseñada para un control remoto preciso y un seguimiento en tiempo real del estado. Este actuador de cremallera y piñón de alto rendimiento está preensamblado con una válvula solenoide neumática para el control de aire y una caja de límite para retroalimentación visual y eléctrica de posición. Diseñado para la versatilidad, Funciona de forma eficiente en un amplio rango de presión de aire (2-8 Barra) y ofrece configuraciones de temperatura personalizables. Es la opción ideal para automatizar válvulas de bola y válvulas mariposa en líneas de procesos industriales.

Obtenga una cotización gratis

Funciones

Una solución de control neumático totalmente integrada que incorpora un actuador AT, Válvula solenoide, y el interruptor de límite, Proporcionando operación remota, Ajuste preciso de ±5°, y retroalimentación de estado en tiempo real.

✅Control completo de automatización: Integrado con una válvula solenoide neumática para un cambio rápido de encendido/apagado y una caja de interruptor de límite para rastrear remotamente el estado abierto/cerrado de la válvula en cualquier momento.

✅Presión de Operación Amplia: El diseño robusto soporta un amplio rango de presión de suministro de aire desde 2 Barra a 8 Barra, Asegurando una salida de par constante en varios sistemas de aire comprimido.

✅Rangos de temperatura versátiles: El funcionamiento estándar cubre de -20°C a +80°C, con opciones especializadas para baja temperatura (-35°C a +80°C) y entornos de alta temperatura personalizados para adaptarse a diversas condiciones operativas.

✅Ajuste preciso del recorrido: Cuenta con tornillos de frenado dobles que permiten un ajuste de recorrido de ±5° en ambos 0° (abrir) y 90° (cerrado) Posiciones, asegurando una alineación perfecta de las válvulas.

✅Compatibilidad total de accesorios: DELCO ofrece una solución integral con piezas de conexión a juego, Unidades de tratamiento de fuente de aire (SEÑORITA), Posicionadores, y válvulas solenoides de inversión para una instalación sin costuras.

Foto

Detalles del producto

Dimensión

Tabla de dimensiones del actuador de válvulas neumáticas

MODELO	Un	B	C	D	Y	F	G	H	J	K	N	M	L	P	Con	Respiradero
AT52	30	42.5	65.5	72.4	92.5	50.5	30	80	∅36	∅50	M5×8	M6×10	150	42	14	NAMUR G1/4"
AT63	36	47	81	88.5	98.5	69.5	30	80	∅50	∅70	M6×10	M8×13	171	42	18	NAMUR G1/4"
AT75	42.5	53	93	100	120	78	30	80	∅50	∅70	M6×10	M8×13	186	42	18	NAMUR G1/4"
AT83	46.5	57	98.5	109.7	129.5	86	30	80	∅50	∅70	M6×10	M8×13	206	42	21	NAMUR G1/4"
AT92	50	58	106	117	137	90	30	80	∅50	∅70	M6×10	M8×13	265	42	21	NAMUR G1/4"
AT105	57.5	64	122.5	135	155	104.5	30	80	∅70	∅102	M8×13	M10×16	272	42	27	NAMUR G1/4"
At125	67.5	74.5	145.5	157	177	120.5	30	80	∅70	∅102	M8×13	M10×16	304	60	27	NAMUR G1/4"
AT140	75.5	75.5	161	174	194	125	30	80	∅102	∅125	M10×16	M12×20	395	60	32	NAMUR G1/4"
AT160	87	87	184	198	228	143	30	80	∅102	∅125	M10×16	M12×20	462	60	32	NAMUR G1/4"
AT190	103	103	216	232	262	172	30	130	∅102	∅140	M10×16	M16×25	520	85	40	NAMUR G1/4"
AT210	113	113	235.5	257	287	194	30	130	∅102	∅140	M10×16	M16×25	538	85	40	NAMUR G1/4"
AT240	130	130	235.5	292	322	230	30	130		∅165	M20×30		592	90	50	NAMUR G1/4"
AT270	147	147	235.5	331	361	253	30	130		∅165	M20×30		713	90	50	NAMUR G1/2"
AT300	161	168	235.5	354	384	290	30	130	∅165	∅215	M20×30	M20×30	771	90	50	NAMUR G1/2"

Accesorios para actuadores de válvula neumática

Procesador de fuente de aire: Filtrado combinado, Reducción de presión, y funciones de lubricación, Asegurando una presión estable en la salida. Disponible en conjuntos de dos piezas para filtrar el aire comprimido de instrumentos y en configuraciones de tres piezas para mayor lubricación.

Válvula solenoide neumática: Regula la apertura y cierre de válvulas neumáticas magnetizando y desmagnetizando para dirigir el flujo de gas en función de señales de voltaje. Ofrece un control preciso sobre el funcionamiento de las válvulas, Comúnmente utilizada para gestionar el flujo de fuentes de gas y circuitos.

Interruptor de límite: Detecta el estado de la válvula y emite señales para posiciones abiertas o cerradas. Crítico en sistemas de control automático, confirmación y ejecución de programas posteriores, proporcionando protección de bloqueo de válvulas, y señalando alarmas remotas dentro del sistema.

Posiciones de las válvulas: Crucial para un control preciso sobre la posición de las válvulas en válvulas de control neumáticos, Comparando señales de desplazamiento del vástago de válvula y de salida del controlador, Ajustar la señal de salida del actuador en consecuencia.

Dispositivo manual: Complementa los conjuntos de actuadores neumáticos, facilitando el funcionamiento manual o neumático de válvulas de mariposa y de bola con una apertura de 90°. Garantiza versatilidad y flexibilidad en el funcionamiento de las válvulas, permitiendo control manual y automatizado según sea necesario.

Actuador neumático de válvula Fallos comunes e inspección, Solución de problemas

Fenómeno de fallo	Elementos de inspección	Solución
La válvula neumática no puede moverse	La válvula electromagnética es normal, La bobina se quema, La válvula electromagnética está atrapada siendo robada	Sustitución de válvula solenoide, Bobinas de repuesto, eliminar propiedad robada.
	Un suministro de aire neumático separado, comproba los sellos de prueba del actuador y si el cilindro está dañado.	Sustituye un anillo y cilindro defectuosos.
	Hay impurezas en la válvula de carrete atascadas.	Eliminar impurezas, reemplazar las piezas dañadas.
	El mango en una ubicación manual de motor manual.	Intercambio
Cámara lenta, Arrastrándose	La presión de suministro no es suficiente.	El aumento de la presión de suministro de gas(0 4 - 0.7Mpa)
	El par de salida del actuador neumático es demasiado pequeño.	Aumentar la producción del actuador neumático.
	El carrete de la válvula o el conjunto de válvulas están demasiado apretados.	Re - Ajustes de ensamblaje.
	Tapón de tubería de suministro de aire, El flujo es demasiado pequeño.	Excluir el enchufe, Sustituye el cartucho del filtro.
Dispositivos de respuesta sin señal	Cortocircuito o circuito abierto en línea eléctrica.	Mantenimiento de líneas eléctricas.
	La respuesta dentro de la posición de la leva no es precisa.	Ajusta la leva a la ubicación correcta
	Microinterruptor dañado.	Microinterruptor de reemplazo

Aplicaciones en la industria
